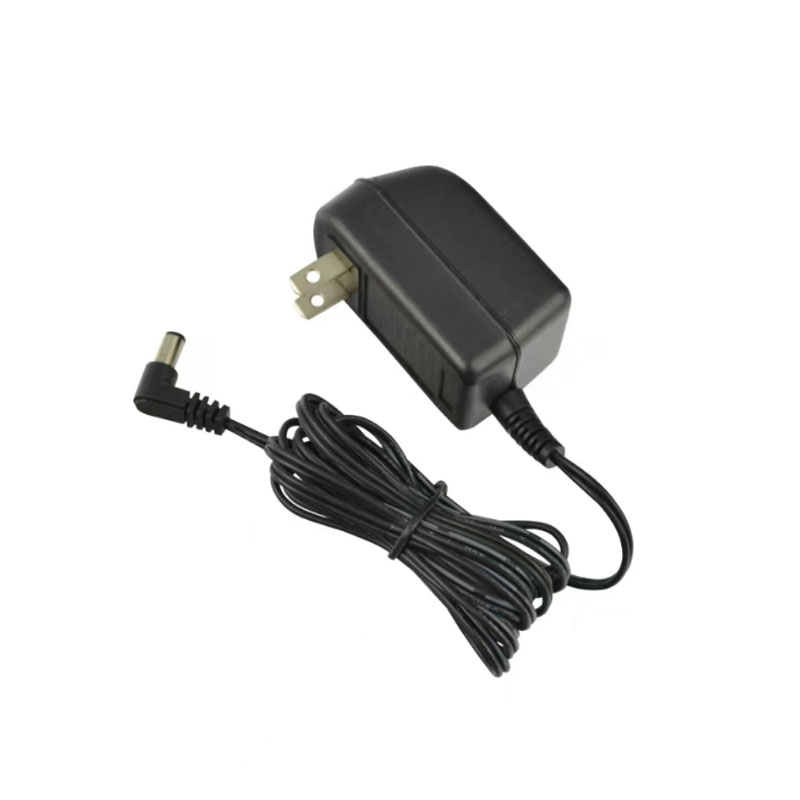

Adattatore lineare per montaggio a parete per interni PSE da 4,5 V CC 150 mA

1.PRESTAZIONI ELETTRICHE

Puoi essere certo di acquistare l'adattatore lineare per montaggio a parete per interni PSE da 4,5 V CC 150 mA dalla nostra fabbrica e Powereagle ti offrirà il miglior servizio post-vendita e consegne puntuali.

1-1.Tensione e frequenza nominali primarie: 100 V CA 50/60 Hz.

1-2.CARATTERISTICHE ELETTRICHE

1-3．Tensione e corrente nominali secondarie

Caricamento (IL): 65 mA rms max./Corrente di carico primario (IL): il valore massimo è 65 mA

1-5.Resistenza DC: Primario: /Ω±15%, misurato a 25℃/Resistenza DC primaria: /Ω±15%, temperatura ambiente 25℃

1-6. Perdita massima di vuoto: 1,5 watt max, in ingresso

100 V CA 50/60 Hz/Perdita massima a vuoto: 1,5 watt, ingresso 100 V CA 50/60 Hz

1-7. Aumento della temperatura: 95 ℃ max sulla bobina primaria con il metodo della resistenza e  55 ℃ max sulla superficie della custodia con il metodo del termometro a  25 ℃ ambiente, condizione di carico nominale.

1-9.Test HI-pot: 1750 V CA 50 Hz per 60 secondi (corrente di dispersione 1 mA) dal primario al secondario e al nucleo.

1200 V CA 50 Hz per 60 secondi (corrente di dispersione 1 mA) dal secondario al nucleo.

1-10. Tensione di induzione: tutto il secondario è aperto, il primario deve resistere a 200 V 360 Hz per 60 secondi senza guasti.

1-11. Test di durata: a una temperatura ambiente di 25 ℃, 90-95% di umidità relativa, applicando una fonte di alimentazione di 100 V CA 50/60 Hz al primario, a pieno carico di 150 mA per 24 ore consecutive, l'unità emette normalmente e soddisfa i requisiti della voce 1-8、1-9.

1-12.Test di umidità: a una temperatura ambiente di 25±2℃ e 90-95% di umidità relativa per 48 ore dopo 10 minuti fuori dal forno, l'unità deve soddisfare i requisiti degli articoli 1-9 e la resistenza di isolamento deve essere 10M ohm minimo.

2.CARATTERISTICHE MECCANICHE

2-1．Test di caduta: caduta libera da un'altezza di 3 piedi su un pavimento di cemento ricoperto da 1/8

piastrella in vinile da pollici 3 volte da 3 superfici diverse, l'unità dovrebbe soddisfare l'articolo 1-9

2-3. Test di piegatura: la spina e S/R devono sopportare un peso di 200 grammi, oscillando da sinistra a destra con un angolo di 120 gradi per 1000 cicli e 40 cicli al minuto. Il  cavo dovrà essere conduttivo.

3.NORMA DI SICUREZZA

◇ Incontro                     ◆ Approvato

◇ UL/CUL   ◆PSE     ◇TUV/CE     ◇BSI/CE     ◇T-MARK     CQC

4.SISTEMA DI ISOLAMENTO

◇CLASS A（105℃）               ◆CLASS E（115℃）

◇CLASSE B（130℃）               ◇CLASSE F（155℃）

5.REQUISITI MECCANICI

5-1．Aspetto: non sono ammessi danni e ruggine.

6.CONDIZIONE AMBIENTALE

6-1. Intervallo di temperatura operativa: -10 ℃ --- + 40 ℃

6-2. Intervallo di temperatura di stoccaggio: -20 ℃ --- + 80 ℃

6-3. Intervallo di umidità operativa: 30---85% R.H

7..ISPEZIONE ON LINE

7-1．Gli elementi di prova per ciascun prodotto

◆ Corrente eccitante primaria

◆ Perdita del nucleo

◆ Voltaggio in uscita

◆ Corrente e potenza in ingresso al carico nominale

◆ Massa estranea per shock

◆ Polarità della spina di uscita

◆ Test alta potenza

◆ Aspetto

7-2．L'elemento di prova per una parte dei prodotti

◆ Ronzio durante il funzionamento al carico nominale

◆ Resistenza DC

◆ Prova di isolamento

8.PESO NETTO

9.DIMENSIONE ASPETTIVA

CAVO DI USCITA: 2468#24AWG  1,83 M Diapason con estremità dritta

SPINA/CC:3,5±0,1 mm*1,35±0,1 mm*10±0,5 mm

CENTRO: elettrodo positivo

10.ELENCO MATERIALI
