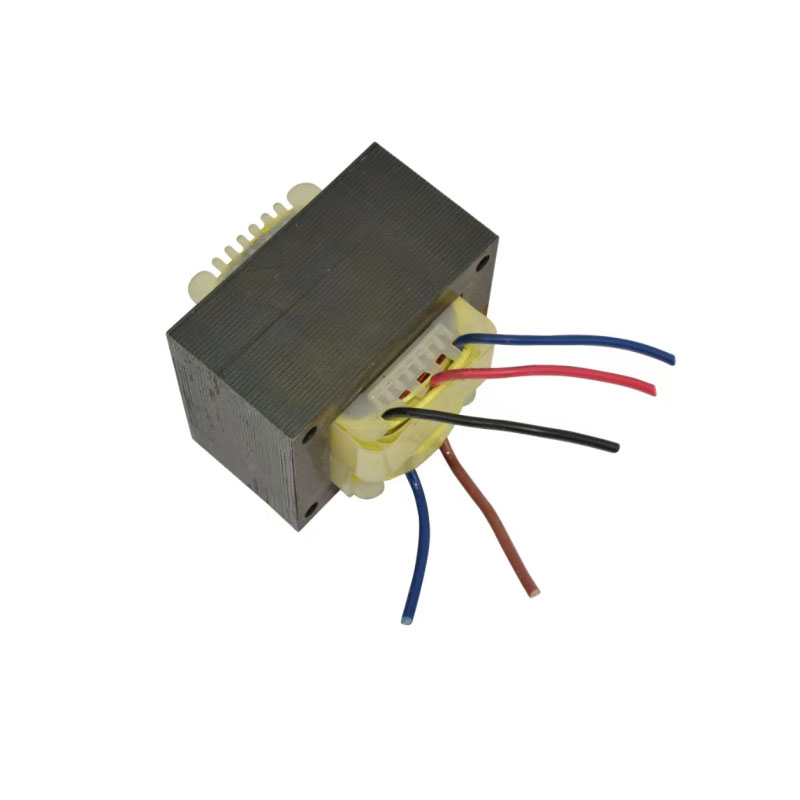

TRASFORMATORE CON STAFFA A L 120 V CA 2500 mA

PRESTAZIONI ELETTRICHE DEL TRASFORMATORE CON STAFFA A L 1.120VAC 2500mA

1-1.Tensione e frequenza nominali primarie: 277 V CA 60 Hz.

1-2.CARATTERISTICHE ELETTRICHE

1-3．Tensione e corrente nominale secondaria/

Carico (IL): 1350 mA rms max.

1-5.D.C.Resistenza: Primaria:/Ω±15%, misurata a 25℃.

1-6. Perdita massima a vuoto: 10 watt max, all'ingresso 277 V CA 60 Hz.

1-7. Aumento della temperatura: 85 ℃ max sulla bobina primaria con il metodo della resistenza e 45 ℃ max sulla superficie dell'involucro con il metodo del termometro a 25 ℃ ambiente, condizione di carico nominale.

1-8.Resistenza di isolamento: 500 V CC forniti, minimo 100 M ohm tra avvolgimento e nucleo.

1-9.Test HI-pot: 3750 V CA 50 Hz per 60 secondi (corrente di dispersione 1 mA) dal primario al secondario e al nucleo.

1250 V CA 50 Hz per 60 secondi (corrente di dispersione 1 mA) dal secondario al nucleo.

1-10. Tensione di induzione: tutti i secondari aperti, il primario deve resistere a 380 V 360 Hz per 60 secondi senza guasti.

1-11.Test di durata: a una temperatura ambiente di 25 ℃, 90-95% di umidità relativa, applicando una fonte di alimentazione di 277 V CA 60 Hz. al primario, con 2500 mA a pieno carico per 24 ore continue, uscita dell'unità normale e conforme ai requisiti degli articoli 1-8、1-9.

1-12.Test di umidità: a una temperatura ambiente di 40±2℃ e 90-95% di umidità relativa per 48 ore dopo 10 minuti fuori dal forno, l'unità deve soddisfare i requisiti degli articoli 1-9 e la resistenza di isolamento deve essere 10M ohm minimo.

2.NORMA DI SICUREZZA

◆Rispetta/Conformati a                 ◇Approvato

◇UL/CUL    ◇CSA    ◆CE    ◇T-MARK    ◇CCC

3.SISTEMA DI ISOLAMENTO

◇CLASSE A（115℃）               ◇CLASSE E（120℃）      ◇CLASSE H（180℃）

◆CLASSE B（130℃）               ◇CLASSE F（155℃）

4．REQUISITI MECCANICI

4-1．Aspetto: non sono ammessi danni e ruggine.

5．REQUISITI MECCANICI

5-1．Aspetto: non sono ammessi danni e ruggine.

6.CONDIZIONE AMBIENTALE

6-1. Intervallo di temperatura operativa: -10 ℃ --- + 40 ℃

6-2. Intervallo di temperatura di stoccaggio: -40 ℃ --- + 70 ℃

6-3. Intervallo di umidità operativa: 10---90% R.H

7.ISPEZIONE ON LINE

7-1．Gli elementi di prova per ciascun prodotto

◆ Corrente eccitante primaria

◆ Perdita del nucleo

◆ Voltaggio in uscita

◆ Corrente e potenza in ingresso al carico nominale

◆ Massa estranea per shock

◆ Polarità della spina di uscita

◆ Test alta potenza

◆ Aspetto

7-2．L'elemento di prova per una parte dei prodotti

◆ Ronzio durante il funzionamento al carico nominale

◆ Resistenza DC

◆ Prova di isolamento

8.PESO NETTO

9.DIMENSIONE ASPETTIVA

LISTA MATERIALI
