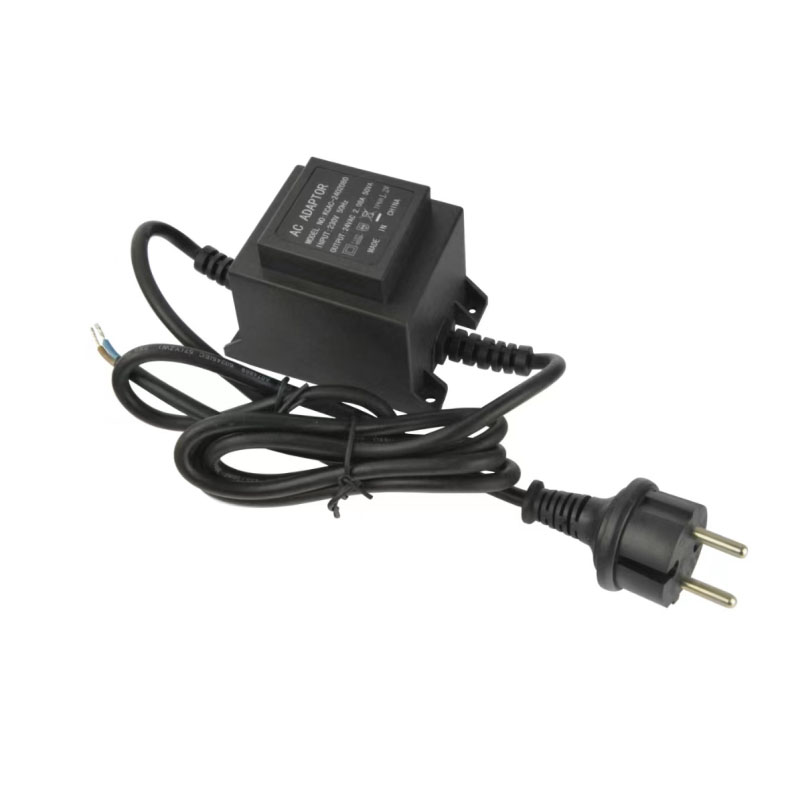

Adattatore per rivestimento da scrivania per esterni 12VAC 420mA

1.PRESTAZIONI ELETTRICHE

Come produttore professionale di adattatori per rivestimento da scrivania per esterni da 12 V CA 420 mA.

1-1.Tensione e frequenza nominali primarie: 230 V CA 50 Hz.

1-2.CARATTERISTICHE ELETTRICHE

1-3．Tensione e corrente nominali secondarie

1-4.Corrente di eccitazione primaria (lo): 20 mA rms max, all'ingresso 230 V CA 50 Hz.

Caricamento (IL): 75 mA rms max.

1-5.D.C.Resistenza: Primaria:/Ω±15%, misurata a 25℃.

1-6. Perdita a vuoto max: 2,5 watt max, all'ingresso 230 V CA 50 Hz.

1-7. Aumento della temperatura: 75 ℃ max sulla bobina primaria con il metodo della resistenza e 45 ℃ max sulla superficie dell'involucro con il metodo del termometro a 25 ℃ ambiente, condizione di carico nominale.

1-8.Resistenza di isolamento: 500 V CC forniti, minimo 100 M ohm tra avvolgimento e nucleo.

1-9.Test HI-pot: 3750 V CA 50 Hz per 60 secondi (corrente di dispersione 1 mA) dal primario al secondario e al nucleo.

1200 V CA 50 Hz per 60 secondi (corrente di dispersione 1 mA) dal secondario al nucleo.

1-10. Tensione di induzione: tutti i secondari sono aperti, il primario deve resistere a 380 V 360 Hz per 60 secondi senza guasti.

1-11. Test di durata: a una temperatura ambiente di 25 ℃, 90-95% di umidità relativa, applicando una fonte di alimentazione di 230 V CA 50 Hz al primario, a pieno carico di 420 mA per 24 ore consecutive, l'uscita dell'unità normalmente e soddisfa i requisiti dell'articolo 1-8、1-9.

1-12.Test di umidità: a una temperatura ambiente di 40±2℃ e 90-95% di umidità relativa per 48 ore dopo 10 minuti fuori dal forno, l'unità deve soddisfare i requisiti degli articoli 1-9 e la resistenza di isolamento deve essere 10M ohm minimo.

2.CARATTERISTICHE MECCANICHE

2-1．Test di caduta: caduta libera da un'altezza di 3 piedi su un pavimento di cemento ricoperto da 1/8

piastrella in vinile da pollici 3 volte da 3 superfici diverse, l'unità deve soddisfare gli elementi 1-9

2-3. Test di piegatura: la spina e l'S/R devono sopportare un peso di 200 grammi, oscillando da sinistra a destra con un angolo di 120 gradi per 2000 cicli e 40 cicli al minuto. Il cavo dovrà essere conduttivo.

3.NORMA DI SICUREZZA

◇ Incontro                     ◆ Approvato

◇ UL/CUL   ◇CSA     ◇TUV/CE     ◆GS/CE     ◇T-MARK     CQC

4.SISTEMA DI ISOLAMENTO

◇CLASS A（105℃）               ◇CLASS E（230℃）

◆CLASSE B（130℃）               ◇CLASSE F（155℃）

5．REQUISITI MECCANICI

5-1．Aspetto: non sono ammessi danni e ruggine.

6.CONDIZIONE AMBIENTALE

6-1. Intervallo di temperatura operativa: -10 ℃ --- + 40 ℃

6-2. Intervallo di temperatura di stoccaggio: -40 ℃ --- + 70 ℃

6-3. Intervallo di umidità operativa: 10---90% R.H

7.ISPEZIONE ON LINE

7-1．Gli elementi di prova per ciascun prodotto

◆ Corrente eccitante primaria

◆ Perdita del nucleo

◆ Voltaggio in uscita

◆ Corrente e potenza in ingresso al carico nominale

◆ Massa estranea per shock

◆ Polarità della spina di uscita

◆ Test alta potenza

◆ Aspetto

7-2．L'elemento di prova per una parte dei prodotti

◆ Ronzio durante il funzionamento al carico nominale

◆ Resistenza DC

◆ Prova di isolamento

8.PESO NETTO

9.DIMENSIONE ASPETTIVA

CAVO DI INGRESSO: HO5RN-F2*1,0MM2  2M

CAVO DI USCITA: HO5RN-F2*0,75MM2  0,2M

10.ELENCO MATERIALI
