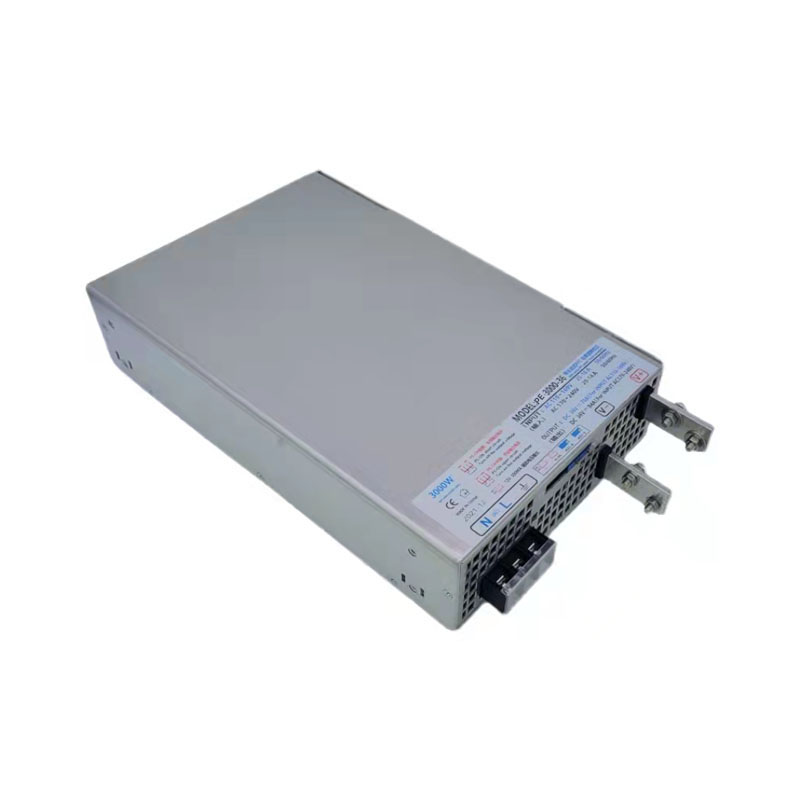

Puoi essere certo di acquistare un alimentatore ad alta potenza da 3000 W dalla fabbrica Powereagle e ti offriremo il miglior servizio post-vendita e consegne puntuali.
● Funzione di correzione del fattore di potenza PFC attiva
● Elevato valore PF, basse armoniche, alta efficienza
● Ingresso di tensione ampio AC110-240V
● Circuito multistrato (scheda PCB linea a 4 strati)
● Corrente costante a tensione costante
● specifiche di tensione multiple opzionali
| modello | PE-3000-24 | PE-3000-36 | PE-3000-48 | PE-3000-60 | PE-3000-72 | PE-3000-110 | PE-3000-150 | PE-3000-250 | PE-3000-300 | ||
| Parametro di uscita | Tensione di uscita CC | 24 V | 36V | 48 V | 60 V | 72v | 110 V | 150 V | 250 V | 300 V | |
| Ingresso CA 220 V | Corrente di uscita | 125A | 83.3A | 62,5A | 50A | 41,6A | 27.2A | 20A | 12A | 10A | |
| Potenza di uscita | 3000 W | 3000 W | 3000 W | 3000 W | 3000 W | 3000 W | 3000 W | 3000 W | 3000 W | ||
| efficienza | 89% | 91,2% | 91,8% | 92% | 92,3% | 93,4% | 94,3% | 95% | 95% | ||
| Ingresso CA 110 V | Corrente di uscita | 104A | 69.4A | 52A | 41,6A | 34,7A | 22,7A | 16,6A | 10A | 8,3A | |
| Potenza di uscita | 2500W | 2500W | 2500W | 2500W | 2500W | 2500W | 2500W | 2500W | 2500W | ||
| efficienza | 87,2% | 89,3% | 89,6% | 90,3% | 91,4% | 91,7% | 92% | 93% | 93% | ||
| Suggerimento: quando si utilizza l'ingresso AC 110 V, è necessario ridurre la potenza in uscita a 2500 W. | |||||||||||
| Ondulazione (massima) | 160mV | 200mV | 220mV | 260mV | 280mV | 330mv | 400mV | 450mV | 620mv | ||
| Campo di regolazione della tensione | 12-24 V | 18-36 V | 24-48 V | 30-60 V | 35-72 V | 60-110 V | 75-150 V | 110-220 V | 150-300 V | ||
| Tasso di aggiustamento lineare | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ||
| Regolazione del carico | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ||
| Precisione della tensione | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ||
| Orario di inizio/levata | Ritardo post-accensione avvio di 4-5 secondi/tensione 500 MS completata | ||||||||||
| Spegnimento mantenendo l'ora | 16 ms (carico 220 V CA 80%) 8 ms (carico 220 V CA 100%) | ||||||||||
| Metodo di cablaggio dell'uscita | Terminale a striscia di rame, sede del dado M5, è necessario utilizzare un cablaggio terminale in rame che supporti l'alimentazione | ||||||||||
| 1.1. Efficienza Questo parametro è misurato in condizioni di pieno carico al 100%, l'efficienza non è un valore costante (fare riferimento al seguente grafico efficienza VS carico) | |||||||||||
| 2. Metodo di misurazione delle onde e del rumore: utilizzare condensatori intrecciati da 12 ", terminale di uscita parallelo da 0,1 uf e 47 uf la larghezza di banda dell'oscilloscopio è limitata a 20 MHz. | |||||||||||
|
topologia
|
PFC | Boost interlacciato | |||||||||
| PWM | Avanzamento parallelo sfalsato a due transistor | ||||||||||
| Parametro di uscita | tensione di ingresso | CA 110 V-240 V (ampio voltaggio adattativo) | |||||||||
| Intervallo di frequenze | 47-63Hz | ||||||||||
| Corrente in ingresso (valore massimo) | Uscita da 3000 W a pieno carico, utilizza ingresso da 220 V CA 16 A Uscita completa da 2500 W, utilizza ingresso da 110 V CA 26 A (Quando si utilizza l'ingresso da 110 V, la potenza massima è limitata a 2500 W) | ||||||||||
| Alimentazione durante lo standby | 10 W | ||||||||||
| Fattore di potenza (valore PF) | Utilizzare l'ingresso AC 220 V e alimentare il 100% a pieno carico, fattore di potenza ≥ 0,96 (fare riferimento al valore PF nella figura seguente) Utilizzare l'ingresso AC 110 V e alimentare il 100% a pieno carico, fattore di potenza ≥ 0,97 (fare riferimento al valore PF nella figura seguente) | ||||||||||
| Metodo di cablaggio in ingresso | Terminale di cablaggio tipo recinzione PCB 3PIN KF78 con spaziatura 14 mm con coperchio protettivo | ||||||||||
| Immettere una corrente di picco | Avvio a freddo 220 V CA/53 A 110 V CA/28 A | ||||||||||
| funzione | PS-ON | Terminale PS-ON in corto: tensione di uscita disattivata Terminale PS-ON aperto: attivare la tensione di uscita (l'impostazione predefinita è aperto) Nota: la funzione PS-ON controlla la tensione di uscita sull'alimentatore per lo spegnimento. Quando la tensione di uscita è disattivata, l'alimentazione è in stato di standby a basso consumo (potenza in standby 10 watt), funziona solo il circuito di alimentazione ausiliaria e la ventola di dissipazione del calore funziona correttamente. Non è scollegato dall'ingresso 220V. | |||||||||
| Regolazione della tensione di uscita | Tensione di uscita regolabile, potenziometro Adj-V regolazione manuale) | ||||||||||
| Regolazione della corrente di uscita | La corrente di uscita può essere regolata, il potenziometro ADJ-A regola manualmente, quando il carico raggiunge il valore di impostazione corrente, l'uscita di corrente costante (la corrente di uscita rimane invariata, la tensione di uscita viene ridotta con il carico) | ||||||||||
| Uscita tensione ausiliaria | Questa macchina fornisce un'uscita di tensione ausiliaria da 12 V-300 mA | ||||||||||
| Funzione protettiva | Protezione da sovratensione in uscita | Il 120% della tensione di uscita massima interrotta, non si ripristina automaticamente, si ripristinerà per riaccenderla | |||||||||
| Protezione da cortocircuito in uscita | Non c'è uscita dopo che l'uscita è stata cortocircuitata e la tensione di uscita viene ripristinata automaticamente dopo il rilascio del cortocircuito. | ||||||||||
| Protezione da sovraccarico in uscita | La modalità di protezione da sovraccarico è la modalità di limite di corrente costante, il valore della corrente di uscita del blocco è invariato e la tensione di uscita aumenta e diminuisce con il carico. | ||||||||||
| Protezione dal surriscaldamento | Quando la temperatura del dissipatore di calore del transistor PWM raggiunge gli 85°C± 5%, la tensione di uscita viene disattivata. Ripristino automatico quando la temperatura scende a 75°C± 5% | ||||||||||
| Standard di sicurezza ed EMC | Norma EMC | EN55032 (CISPR32) Classe A | |||||||||
| Resistenza di isolamento | I/P-O/PI/P-FG, O/P-FG: 100M Ohm /500 V CC/25 ℃/70% UR | ||||||||||
| Corrente di dispersione | ≤3,5MA/AC220V | ||||||||||
| Resistere alla tensione | Ingresso e uscita: 3000 V CA. Ingresso e terra: 1500 V CA. Estremità e alloggiamento dell'uscita: 500 V CA. | ||||||||||
| ambiente | Temperatura di esercizio | -30-35°C possono essere utilizzati a piena potenza al 100%, oltre questo intervallo di temperature per ridurre la potenza in uscita (fare riferimento alla curva di diminuzione della temperatura di seguito) | |||||||||
| Temperatura di conservazione, umidità | -40~+55℃,20-90%UR | ||||||||||
| Altitudine | Utilizzato solo a 2000 m di altitudine | ||||||||||
| altro | Metodo di raffreddamento | Ventola di raffreddamento incorporata (velocità di controllo della temperatura, 2 ventole) per soffiare aria internamente | |||||||||
| Valore del rumore della ventola | Nell'ambiente interno di 20-25 decibel, quando viene ruotata la ventola 2, l'alimentazione di 50 cm viene misurata da 55 decibel. | ||||||||||
| Dimensione della conchiglia | 294 mm di lunghezza (45 mm di estensione all'esterno del terminale)* Larghezza 185 mm * altezza 65 mm | ||||||||||
| Installare il foro di fissaggio | (Installazione orizzontale) spaziatura in lunghezza: 236 mm spaziatura in larghezza: 205 mm (dimensione di riferimento) | ||||||||||
| peso | Peso 3,3 kg | ||||||||||
| Avvertimento |
1. Prestare attenzione alla ventilazione e al riscaldamento, non può essere installato all'interno della scatola completa di LED Sea. 2. Questa alimentazione è limitata all'uso interno, senza pioggia, senza impermeabilità, senza polvere, non adatta per ambienti esterni e ambienti difficili |
||||||||||
