Powereagle è uno dei famosi produttori e fornitori cinesi da 1000 W con uscita a gruppo singolo PFC attivo. La nostra fabbrica è specializzata nella produzione di 1000 W con uscita a gruppo singolo PFC attivo.

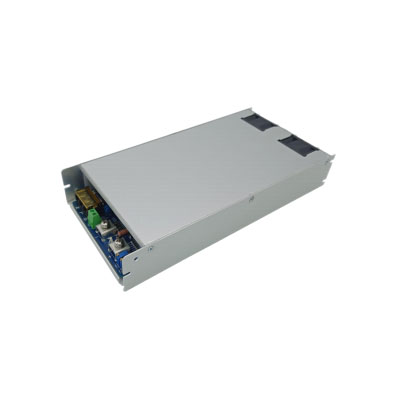

Serie PE-1000
● Con funzione di correzione del fattore di potenza PFC attiva
● Ampio ingresso di tensione CA 115-230 V
● 1U ultra sottile (spessore 4 cm)
● Potenza nominale 1000 W, potenza massima 1150 W
● Funzione di pressione e corrente costanti
● Funzione di controllo dell'interruttore della tensione di uscita ps-0n
● Sono disponibili diverse specifiche di tensione
| Modello | PE-3000-12 | PE-3000-24 | PE-3000-36 | PE-1000-48 | PE-1000-54 | PE-1000-60 | PE-1000-72 | PE-1000-110 | PE-1000-150 | |
| Parametro di uscita | Tensione di uscita CC | 12V | 24 V | 36V | 48 V | 54V | 60 V | 72v | 110 V | 150 V |
| Corrente di uscita nominale | 66A | 42A | 28A | 21A | 18,5A | 17A | 13,8A | 9a | 6,6 A | |
| Corrente di uscita massima | 70A | 46A | 30A | 23A | 20A | 18A | 15A | 10A | 7a | |
| Potenza di uscita nominale | 800W | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W | |
| Massima potenza in uscita | 840W | 1100 W | 1100 W | 1100 W | 1080W | 1100 W | 1100 W | 1100 W | 1100 W | |
| efficienza di conversione | 86% | 89% | 90,50% | 92% | 92% | 92,50% | 92,50% | 93% | 93% | |
| Ondulazione (pieno carico) | 180mV | 200mV | 230mV | 250mV | 280mV | 280mV | 300mV | 330mv | 350mv | |
| Tasso di aggiustamento lineare | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |
| Tasso di adeguamento del carico | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | |
| Precisione della stabilizzazione della tensione | ±3% | |||||||||
| Avvio, tempo di salita | 2 secondi 100 ms | |||||||||
| Tempo di attesa | 15 ms | |||||||||
| Modalità di cablaggio dell'uscita | Terminale rivettatura M5 | |||||||||
| parametro di ingresso | tensione di ingresso | CA 110 V-240 V (ampio voltaggio adattativo, nessuna conversione richiesta) | ||||||||
| Frequenza di ingresso CA | 47-63Hz | |||||||||
| Modalità di cablaggio in ingresso | Terminale hb-9500 a 3 pin con coperchio protettivo Collegare il filo di terra durante l'utilizzo | |||||||||
| Corrente in ingresso (massima) | Uscita 1000 W a pieno carico, utilizzando ingresso 220 V CA, corrente in ingresso 5 A Uscita 1000 W a pieno carico, utilizzando ingresso 110 V CA, corrente in ingresso 10 A | |||||||||
| fattore di potenza (valore PF) | Ingresso Ac110-240v, quando l'alimentatore è al 100% a pieno carico, il valore del fattore di potenza pf ≥0,98 (vedere la curva del valore PF nella figura seguente) | |||||||||
| Corrente di picco | Avviamento a freddo, 40A a 230V, 20A a 110V | |||||||||
| funzione | PS-ON | Cortocircuito del terminale PS-on: nessuna tensione di uscita dell'alimentatore Circuito aperto del terminale PS-on: L'alimentatore ha una tensione di uscita Fare riferimento all'immagine seguente per spiegare: ps-on può controllare l'accensione e lo spegnimento della tensione di uscita dell'alimentatore. Quando la tensione di uscita è disattivata, l'alimentatore si trova in uno stato di stand-by a potenza molto bassa (meno di 10 W). All'interno funziona solo l'alimentazione ausiliaria e la ventola di raffreddamento funziona normalmente. L'alimentazione del terminale di ingresso AC1 10-240 V non è scollegata. | ||||||||
| Regolazione della tensione di uscita | Il potenziometro V viene utilizzato per regolare la tensione | |||||||||
| Regolazione della corrente in uscita | La corrente di uscita è regolabile durante l'intero processo e il potenziometro ADJI viene regolato manualmente. Quando il carico raggiunge il valore di impostazione corrente, l'alimentatore mantiene l'uscita di corrente costante | |||||||||
| Funzione di protezione | Protezione alta tensione in uscita | Quando la tensione di uscita aumenta al 1-15% della tensione nominale, l'alimentazione spegnerà l'uscita e non si ripristinerà automaticamente. Può essere ripristinato solo ridando energia | ||||||||
| Protezione da cortocircuito in uscita | Quando il terminale di uscita è in cortocircuito, l'alimentatore non ha uscita di tensione e l'alimentatore recupera la tensione di uscita dopo aver rimosso il cortocircuito | |||||||||
| protezione da sovraccarico | La modalità di protezione da sovraccarico è una modalità di limitazione della corrente costante, il valore della corrente di uscita bloccata non aumenta e la tensione di uscita diminuisce con l'aumento del carico | |||||||||
| Protezione dal surriscaldamento | Quando la temperatura del dissipatore di calore del transistor PWM raggiunge 85°C, la tensione di uscita verrà disattivata e quando la temperatura scende a 75°C, si ripristinerà automaticamente | |||||||||
| Standard di sicurezza ed EMC | Norma EMC | Non è conforme agli standard EMC | ||||||||
| Impedenza di isolamento | I/P-O/P,I/P-FG,0/P-FG:100M Ohm/500VCC/25°C/70%UR | |||||||||
| Corrente di dispersione | ≤1,5MA/AC220V | |||||||||
| Resistere alla tensione | Ingresso e uscita: 3000 V CA Ingresso e terra: 1500 V CA Tra l'estremità di uscita e l'alloggiamento: 500 V CA | |||||||||
| comportamento alle vibrazioni | 10~ 500 Hz, 2G 10 min 1/ ciclo, 60 min per ciascun asse di XYZ | |||||||||
| altro | Modalità di dissipazione del calore | Dissipazione del calore della ventola (ventola con regolazione automatica della velocità del controllo della temperatura, doppia ventola, modalità di soffiaggio dell'aria interna) | ||||||||
| Valore di rumore della ventola di raffreddamento | Nell'ambiente interno di circa 20-25 dB, quando due ventole ruotano alla massima velocità, si misurano circa 37 dB a 50 cm di distanza dall'alimentatore | |||||||||
| temperatura di lavoro | -30-40°C, la potenza dovrebbe essere ridotta in caso di surriscaldamento. Fare riferimento alla curva di riduzione del carico termico riportata di seguito | |||||||||
| peso | Light and thin type 1.4kg (excluding package and accessories) | |||||||||
| misurare | Lunghezza 268 mm * larghezza 130 mm * altezza 40 mm | |||||||||
| Posizione del foro di installazione | La spaziatura lunga è 260 mm e la spaziatura larghezza è 120 mm. La scanalatura a forma di U e il foro per la vite ai quattro angoli del guscio vengono utilizzati per l'installazione e il fissaggio | |||||||||
| Suggerimenti |
1. Prestare attenzione alla ventilazione e alla dissipazione del calore durante l'utilizzo. Non installare l'alimentatore in un alimentatore completamente sigillato 2. Nell'involucro è presente energia elettrica ad alta tensione. Al personale non professionale non è consentito smontare la macchina a piacimento e non può utilizzarla con l'elettricità per evitare scosse elettriche |
|||||||||
