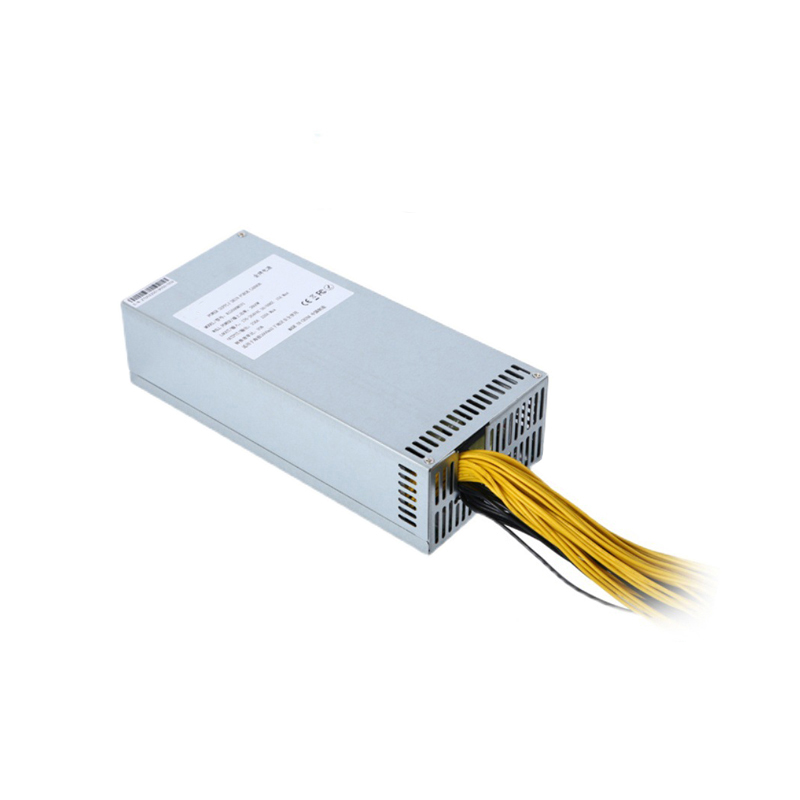

Puoi essere certo di acquistare 2000 W con uscita singola PFC attivo dalla fabbrica Powereagle e ti offriremo il miglior servizio post-vendita e consegne puntuali.
● Con funzione di correzione del fattore di potenza PFC attiva
● Ingresso di tensione ampio AC110-240V
● Funzione di pressione e corrente costanti
● Funzione di controllo dell'interruttore della tensione di uscita ps-On
● Processo scheda multistrato (PCB a 4 strati)
| MODELLO | PE-2000-24 | PE-2000-36 | PE-2000-48 | PE-2000-60 | PE-2000-72 | PE-2000-110 | PE-2000-150 | ||||
| Parametri di uscita | Tensione di uscita CC | 24 V | 36V | 48 V | 60 V | 72v | 110 V | 150 V | |||
| Ingresso CA 220 V | Corrente di uscita nominale | 83A | 55,5A | 41,6A | 33A | 27,7A | 18A | 13.3A | |||
| Potenza di uscita nominale | 2000W | 2000W | 2000W | 2000W | 2000W | 2000W | 2000W | ||||
| Ingresso CA 110 V | Corrente di uscita nominale | 62,5A | 41,6A | 31A | 25A | 20,8 A | 13,6A | 10A | |||
| Potenza di uscita nominale | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | 1500 W | ||||
| efficienza di conversione | 88,5% | 90,5% | 91% | 91% | 91,5% | 93% | 93,5% | ||||
| Ondulazione (pieno carico) | 200mV | 230mV | 250mV | 250mV | 280mV | 300mV | 350mv | ||||
| Tasso di aggiustamento lineare | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ||||
| Tasso di aggiustamento del carico | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ||||
| Precisione della stabilizzazione della tensione | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ||||
| Avvio, tempo di salita | 2S/300ms | tempo di attesa: 15 ms | |||||||||
| parametro di ingresso | tensione di ingresso | CA 110 V-240 V (ampio voltaggio adattativo, nessuna conversione richiesta) | |||||||||
| Frequenza di ingresso CA | 47-63Hz | ||||||||||
| Corrente di ingresso (massima) | Uscita 2000 W a pieno carico, utilizzando ingresso 220 V CA, corrente in ingresso 10 A Uscita 1500 W a pieno carico, 15 A quando si utilizza ingresso 110 V CA (quando si utilizza ingresso 110 V, la potenza massima è limitata a 1500 W) | ||||||||||
| fattore di potenza | Utilizzando l'ingresso AC220V, quando l'alimentatore è al 100% a pieno carico, il valore del fattore di potenza PF è ≥0,97 (fare riferimento al diagramma della curva PF di seguito) Utilizzando l'ingresso AC1100V, quando l'alimentatore è al 100% a pieno carico, il valore del fattore di potenza PF è ≥0,98 (fare riferimento al diagramma della curva PF di seguito) | ||||||||||
| Sbalzo di corrente |
220 V CA/45 A 110 V CA/22 A |
||||||||||
| funzione | PS-ON | Cortocircuito del terminale PS-on: nessuna tensione di uscita dell'alimentatore Circuito aperto del terminale PS-on: l'alimentatore ha una tensione di uscita Nota: PS-on può controllare l'accensione e lo spegnimento della tensione di uscita dell'alimentazione. Quando la tensione di uscita è disattivata, l'alimentatore è nello stato di standby a basso consumo (meno di 10 watt) e all'interno funziona solo il circuito di alimentazione ausiliario. La ventola di raffreddamento funzionerà normalmente e l'alimentazione di ingresso da 220 V verrà disconnessa. | |||||||||
| Regolazione della tensione di uscita | La tensione di uscita può essere regolata (solo la tensione può essere regolata più in basso, non più in alto) Il potenziometro V viene utilizzato per regolare la tensione | ||||||||||
| Regolazione della corrente di uscita | La corrente di uscita è regolabile. Il potenziometro a può essere regolato manualmente. Quando il carico raggiunge il valore di impostazione corrente, l'alimentatore emetterà in modalità corrente costante | ||||||||||
| Funzione di protezione | protezione da sovraccarico | La modalità di protezione da sovraccarico è una modalità di limitazione della corrente costante, il valore della corrente di uscita del blocco rimane invariato e la tensione di uscita diminuisce con l'aumento del carico | |||||||||
| Protezione da cortocircuito in uscita | Dopo il cortocircuito in uscita, non vi è alcuna uscita di tensione e la tensione in uscita verrà ripristinata automaticamente dopo la rimozione del cortocircuito | ||||||||||
| Protezione da sovratensione in uscita | Quando la tensione di uscita aumenta al 125% della tensione nominale, l'alimentazione verrà disattivata e non ripristinata automaticamente. Per spegnere la tensione in ingresso, attendere 10 secondi e poi riaccenderla | ||||||||||
| Protezione dal surriscaldamento | Quando la temperatura del dissipatore di calore del transistor PWM raggiunge 85 ℃ ± 5%, la tensione di uscita viene disattivata e la temperatura scende a 75 ° C ± 5% e si ripristina automaticamente | ||||||||||
| Standard di sicurezza ed EMC | Standard EMC | Impossibile raggiungere lo standard EMC | |||||||||
| Impedenza di isolamento | I/P-O/PI/P-FG, O/P-FG: 100M Ohm /500 V CC/25 ℃/70% UR | ||||||||||
| Corrente di dispersione | ≤2,5MA/AC220V | ||||||||||
| Resistere alla tensione | Ingresso e uscita: 3000 V CA Ingresso e terra: 1500 V CA Tra l'estremità di uscita e l'alloggiamento: 500 V CA | ||||||||||
| altro | Modalità di dissipazione del calore | Dissipazione del calore della ventola (ventola con regolazione automatica della velocità del controllo della temperatura, doppia ventola, modalità di soffiaggio dell'aria interna) | |||||||||
| Valore del rumore della ventola di raffreddamento | Nell'ambiente interno di circa 25 dB, quando due ventole ruotano alla massima velocità, si misurano circa 42 dB a 50 cm di distanza dall'alimentatore | ||||||||||
| temperatura di lavoro | -30℃-40℃. Per ridurre la potenza in ambienti ad alta temperatura, fare riferimento alla curva di caduta del carico di temperatura di seguito | ||||||||||
| misurare | Lunghezza 280 mm * larghezza 140 mm * altezza 65 mm | ||||||||||
| peso | 2,3 kg (esclusi confezione e accessori) | ||||||||||
| Posizione del foro di installazione | La spaziatura in lunghezza è 254 mm e la spaziatura in larghezza è 122 mm. Utilizzare la staffa per raccordi esterni | ||||||||||
| Suggerimenti |
1. Prestare attenzione alla ventilazione e alla dissipazione del calore durante l'uso. Non installare l'alimentatore in una scatola completamente sigillata. L'uscita di dissipazione del calore dell'alimentatore e l'ingresso della ventola non possono essere bloccati da oggetti. 2.Questo alimentatore è solo per uso interno, non resistente alla pioggia, non impermeabile, non resistente alla polvere, non per uso esterno, non adatto per ambienti ad alta temperatura superiore a 50 ℃ |
||||||||||
